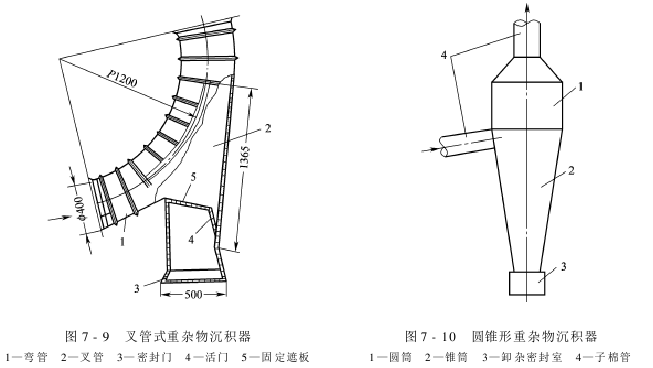

圓筒即重雜物的沉降室,圓筒的高度和直徑是影響重雜物沉積器除雜效率、落棉損失的主要結構參數。圓筒直徑以沉降室內氣流速度能懸浮帶走子棉而使特雜、重雜、硬雜墜落為確定原則。一般要求沉降室內氣流速度操縱在12m/s左右,當子棉的吸送量為2.5～5.5t/h時,圓筒直徑為350～450mm。圓筒高度以重雜物和子棉分別過程所需時間為確定依據。圓筒高度一般在300mm左右。
錐筒是重雜物的輔助沉降室,是雜質墜落的通道,從子棉中分別出來的重雜物經過錐筒落入卸雜密封室。
卸雜密封室的作用是把雜質卸出重雜物沉積器,阻擋外界空氣吸入。通常,由人工定時打開密封室的插門,取出雜物。
子棉管的進棉端以水平或微傾斜狀和錐筒上端連接。出棉端又通過漸擴管以垂直狀和圓筒頂面連接。當子棉隨氣流進入重雜物沉積器時,子棉中重雜物的慣性比子棉大,繼續按原有的休閑方向休閑,直至撞到圓筒和錐筒的側壁。加之沉降室過流斷面面積的突然擴大,氣流速度顯著下降,只有子棉能被懸浮帶走,重雜物只能向下墜落。
3.圓筒形重雜物沉積器

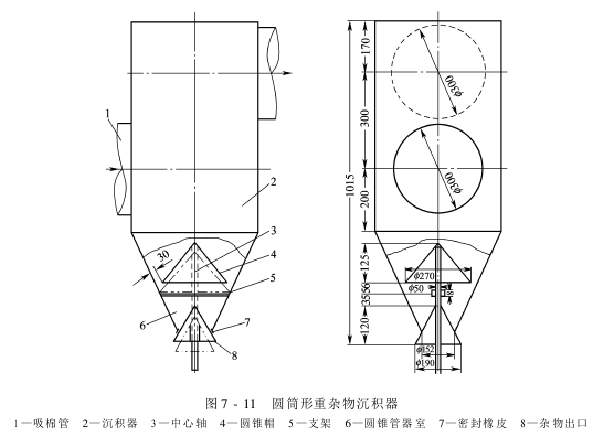

圓筒形重雜物沉積器如圖7-11所示。它安裝在子棉管水平管段上,主要由圓筒、卸雜密封件等組成。

圓筒形重雜物沉積器和圓錐形重雜物沉積器的工作原理相同,當氣流吸運子棉時,子棉從吸棉管進入沉積器。由于沉積器內容積擴大,風速降低,重雜物就下落到活動圓錐帽上,而子棉則被氣流吸走,當三管配棉箱的換氣閥打開時,氣流中斷,沉積器內負壓消逝,活動圓錐帽下落,雜質順著雜物出口排落。換氣時,沉積器內產生負壓,活動圓錐帽又被吸上,封閉沉積器下部,沉積器繼續工作。如要將圓筒形重雜物沉積器安裝在連續工作的水平管道上,可以將下部的自動排雜機構改為人工取雜或阻風閥排雜機構即可。
以上介紹的幾種重雜物沉積器具有結構簡單、無轉動部件、操作維護方便等優點,一般由軋花廠自行制作。但它們的大缺點是不能隨子棉的性狀、工作條件的變化做相應的調節,當子棉的性狀、工作條件和設計時假設的情況不一樣時,使用效果就不完如人意,不是除雜效率低,就是落棉損失較多。
4.漏斗形重雜物沉積器
漏斗形重雜物沉積器的結構如圖7-12所示,它安裝在吸棉管的水平管段上,主要由漏斗形沉降室、調節部件、卸雜密封部件組成。

它的進棉口和出棉口的中心位于同一高度上,且是尺寸相同的矩形。漏斗形沉降室的寬度、高度是影響重雜物沉積器除雜效率、落棉損失的主要結構參數。
調節部件包含可調導流板和矯正氣流調節器?？烧{(diào)導流板安裝在沉降室內,是一塊可以改變傾斜角度的鋼板,改變它和沉降室上蓋板之間的夾角,就能改變子棉及重雜物繞經可調導流板時的曲率半徑及休閑方向。
一般情況下,導流板和上蓋板之間的夾角適宜,進入沉積器的子棉能順利地繞過導流板,穿過沉降室,離開出棉口。由于石子等重雜物慣性較大,在繞經導流板時難以改變?cè)瓉?lái)的休閑方向,加之沉降室內氣流速度顯著降低,在重力作用下墜落于卸雜密封室內。導流板和上蓋板之間的夾角不宜過大或過小,否則會造成落棉損失并增加吸棉風網阻力或使清雜效率降低。
此夾角的調整范圍在33°～60°。矯正氣流調節器包含補風調節器和可調擋板。矯正氣流調節器的作用是使隨重雜物墜落的少量子棉利用補風形成的上升氣流重新回到子棉流中,以減少落棉損失。補風口的補風量不宜過大,以免影響外吸棉效果,增加動力消耗。可調擋板的傾斜度不能影響重雜物下落,它和可調補風口邊壁之間的小間距應大于重雜物的塊度,一般為130mm左右。
卸雜密封部件包含重雜箱、上閥板、下閥板、減速電動機、傳動機構(凸輪、上下重錘、上下撞桿)等部件。其作用是通過減速電動機帶動傳動機構,使上、下閥板做間歇、異步的啟閉動作,使其既可以卸落重雜,又可以阻擋外界空氣補入。減速電動機無需長時間連續運轉,可根據子棉含雜情況定時開啟30～60s。
含雜子棉隨氣流從進棉口進入沉積器,由于子棉和重雜物的重量不同、懸浮速度不同,故兩者在繞經可調導流板時的休閑軌跡不同。子棉被氣流懸浮帶走,由出棉口進入子棉管,而重雜物墜落于重雜箱內,實現重雜和子棉的分別。
5.渦輪式重雜分別器

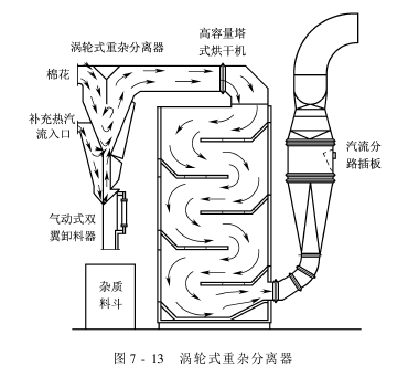

渦輪式重雜分別器是美國拉姆斯的一項獨特技術,如圖7-13所示。它采納氣動式雙翼卸雜機械分別雜質,能間歇地啟動而讓雜質落下,并預防四周的空氣被該系統吸入。雙翼式設計也可減少雜質被重新混入子棉或氣流中的機會。它具有兩個重要功能。

(1)此系統可以將子棉在進入預清理機前在烘干系統中進行除雜分別。
(2)該重雜分別器和負壓拉過式塔式烘干機聯合使用,為第二道烘干提供了熱氣流噴射點。道烘干中的2/3氣流量用于將子棉從棉模喂入器中提起,剩余1/3的熱氣流,用于渦輪式重雜分別器的底端,通過兩個噴射點將氣流注入到子棉中。

AAANHGMKJLOI87

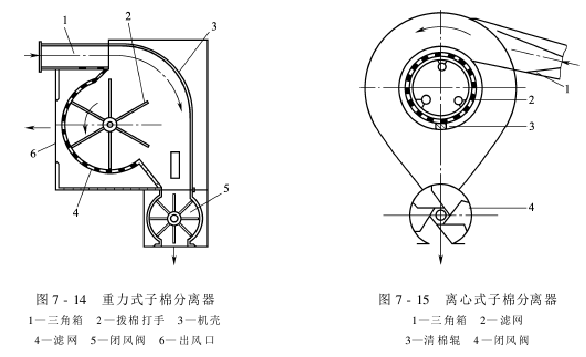

離心式子棉分別器的機殼呈圓弧形,圓弧半徑為700mm,當子棉從進棉口進入分別器后,受圓弧形外殼限制,被迫做圓周休閑。圓筒形濾網設于分別器的中心,直徑為600mm,轉速為5～10r/mm。圓筒形的濾網透風面積大,使含塵空氣的過濾風速稍有降低,這是離心式子棉分別器壓力損失較小的主要原因。清棉輥通常為固定毛刷條,用于清掃圓筒形濾網表面,保持網孔暢通。
離心式子棉分別器具有如下優點:
(1)壓力損失小(一般在400Pa左右),漏風率小(一般在20%左右)。
(2)子棉和空氣分別過程中徹底去除了棉結、索絲疵點的產生。
(3)結構簡單,性能穩定。
3.三輥分別器

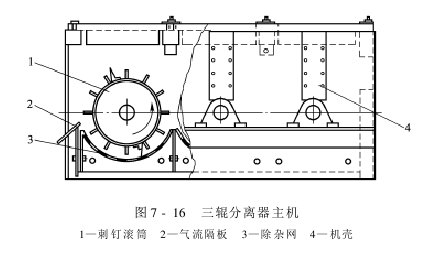

三輥分別器主機的結構如圖7-16所示,它主要由機殼、刺釘滾筒、除雜網、氣流隔板等組成。

3個刺釘滾筒水平平行布置,旋向一致且使子棉從滾筒上部通過。在每個刺釘滾筒上都對稱安裝著四葉橡膠刮板,橡膠板超出刺釘頂端9.5mm。橡膠刮板頂端和除雜網的間隙一般為0～0.5mm。3個刺釘滾筒的外徑均為382mm,轉速為611r/min,滾筒之間的中心距為407mm。
除雜網采納2.5mm厚的鋼板沖孔而成,網孔孔徑為3.5mm,網面弧度為130°～135°。氣流隔板安裝在子棉出口處,其作用是切斷刺釘滾筒旋轉時產生的氣流,預防子棉被滾筒帶回。為此,氣流隔板端部和橡膠刮板頂部的間隙要足夠小。
子棉隨氣流進入分別器后,依靠3個刺釘滾筒的旋轉作用,一邊被擊松一邊向出棉口方向休閑。塵粒等細小雜質在松棉過程中和子棉脫離,并在氣流的作用下穿過除雜網網孔進入回風管。
三輥分別器和重力式、離心式分別器相比,具有松散子棉團的優點,當用作外吸棉分別器時,能使子棉呈均勻、松散狀進入熱空氣管道及烘干機,有利于提高子棉烘干均勻程度及烘干效率。但三輥分別器的壓力損失大(一般在1000Pa左右),小花頭損失多。

AAADFGTEHTRY

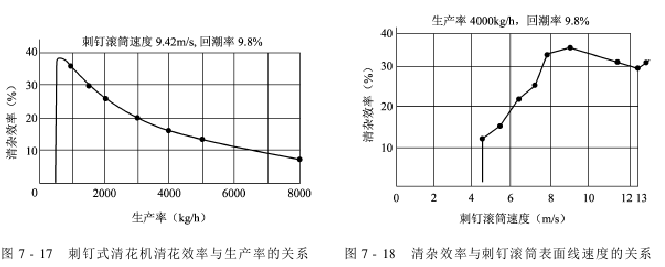

(3)刺釘?shù)木€速度:刺釘滾筒表面線速度的大小直接影響清雜、松棉效果。在肯定范圍內,提高刺釘滾筒表面線速度是提高生產率、提高清雜松棉效果的有效措施。但刺釘滾筒表面線速度過高,易打碎棉瓣、雜質,增加能耗,故刺釘滾筒表面線速度應結合子棉的性狀綜合考慮。一般整理正常成熟的子棉,刺釘滾筒表面線速度值設定為8～9m/s,此時清雜率達35%,刺釘滾筒表面線速度超過11m/s時就會擊碎棉子,損傷纖維,使皮棉內的疵點增多。如果整理成熟度差的子棉,刺釘滾筒表面線速度值應設為5～6m/s。清雜效率和刺釘滾筒表面線速度的關系如圖7-18所示。
對于多滾筒清花機,為預防子棉團堵塞,保證清花機的正常運轉,刺釘滾筒表面線速度應隨子棉清理逐個遞增,遞增率應大于3%。
(4)篩網的結構形式及其清潔程度:刺釘滾筒清花機的排雜網有鐵絲編織網、鋼板沖孔網、格條柵篩網和鋼板網等類型。除雜篩網的清雜效率和篩孔的有效面積、篩孔的排列、篩孔的形狀及篩網表面積等有關。
篩孔有效面積(S₀ )和篩網表面積(S _t )的比叫篩網的清理系數(μ),即:
μ=S₀ /S_t

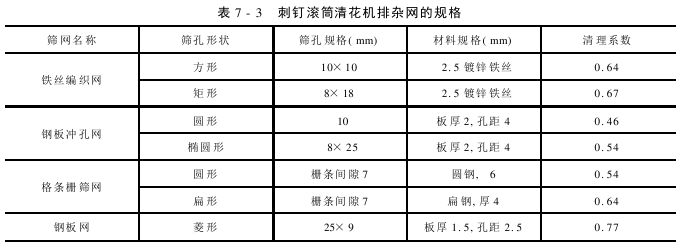

各種除雜篩網的篩孔規格及相應的清理系數見表7-3。

一般地,篩網的清理系數越大,篩網的清除效率越高。從表7-3可以看出,鋼板沖孔網的清理系數小,鋼板網的清理系數大。完管格條柵網的清理系數小于鐵絲編織網,實踐證明其清雜效果卻好于鐵絲編織網,它除了能分別碎棉葉、沙土等細小雜質外,還能分別不孕子、僵瓣等略大的雜質,其主要原因是雜質、僵瓣簡單從條孔中排出。鋼板網的清理系數大,理論上講其清雜效果應好,但因鋼板網的表面不平坦,簡單鉤掛纖維,在實際生產中很少使用。
(5)刺釘尖端和除雜篩網表面的距離:這是子棉清理過程的有效空間,稱“清理過道”。要想保證這個過道的暢通。就要求:刺釘在滾筒表面分布適中;刺釘?shù)骄W(wǎng)面間距應根據子棉的品質及棉瓣的大小確定。此間距大小應以子棉在網面上能向前滾動為宜,一般取18～25mm。對于多滾筒清花機,此間距應順著子棉的打松、從進棉口到出棉口逐漸加大,在出棉口處,該間隙宜大不宜小。

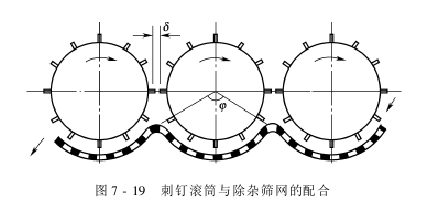

除雜篩網應和刺釘滾筒相配合,其形狀一般呈圓弧形。除雜篩網的圓弧對應于刺釘滾筒的中心角φ(圖7-19),這是一個比較重要的參數。其數值過大,子棉易隨刺釘返回而造成重復打擊,產生棉結、索絲等疵點;反之,除雜篩網之間不可幸免地出現直線連接段,子棉易在此處停留,引起堵塞,其次,還減少了刺釘和除雜篩網的配合作用范圍,影響清雜效率。一般φ應操縱在110°～115°。

為了提高清理效果,往往需幾個刺釘滾筒聯合完成清理過程。相鄰兩個刺釘滾筒間的距離應完量小,以便除雜篩網之間的連接。一般相鄰滾筒刺釘間的小間距不應超過10mm。間距過大可能導致重復清理和回棉。
(6)刺釘滾筒上的刺釘及滾筒直徑和數量:刺釘滾筒大體有三種。一種是大直徑滾筒,刺釘細、矮,這種形式見于80A型軋花機的清理部件和沖擊式清花機的喂棉滾筒。直徑大,子棉勻布于滾筒表面的機會多,小矮式刺釘對子棉起抖動作用,出來的棉花比較均勻。另一種是中等直徑滾筒,刺釘相對高且粗,松懈子棉能力強。還有一種小直徑滾筒,這種滾筒纏繞效果好,見于沖擊式清花機的軟特雜回收輥,能回收繩索、布條、粗長麻等雜質。
刺釘滾筒清理時易對子棉形成搓揉,聯合打擊的滾筒數目過多就會形成索絲,一般以3～7輥為宜。
對于五六個滾筒的多滾筒清花機,可將個刺釘滾筒改成打僵滾筒,并相應地配上排雜網,且用電動機單獨驅動,就成為開僵清花兩用機。當整理低級子棉時,先由打僵滾筒強行開松,再由刺釘滾筒打松;當整理白棉時,子棉由間道板引導直接進入刺釘滾筒。這種一機兩用的形式既方便,又減少了單機配置。打僵滾筒由4～6根鑄鐵斜齒條圍裝在薄鋼板圓筒表面而成。
打僵滾筒直徑可和刺釘滾筒相同。為保證打僵滾筒對僵瓣的強行開松作用,其表面線速度應操縱在20～25m/s,鑄鐵斜齒條和除雜網的距離為16～18mm,格條柵間隙為6～8mm。
傳統清花機和機采棉設備中各類傾斜式子棉清理機均屬六滾筒刺釘清花機。傾斜式子棉清理機主要由6個清花刺釘輥、格條柵、阻風閥、機器側壁、溜雜槽及傳動系統等幾部分組成。

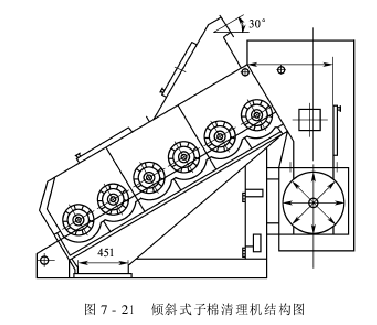

一般需要和沉積箱、風機、沙克龍等設備配套使用,其配套工藝如圖7-20所示,刺釘滾筒的結構如圖7-21所示。

子棉在風機負壓氣流的吸引下,進入傾斜式子棉清理機內,喂給清花刺釘輥,在清花刺釘輥的沖擊作用下,子棉被打擊,由下至上向前滾動。和此同時,子棉被開松、振動,粘附在子棉表面的外附雜質在重力、離心力的作用下,通過格條柵摩擦、撞擊,從格條柵間隙中排出,排出的雜質在風力及重力作用下,進入沉積箱。由于沉積箱容積增大,風速降低,大量的雜質因重力作用而沉降在沉積箱中,一些細小的塵雜隨風通過風機進入沙克龍中,進一步對含塵空氣進行清理,細小的塵雜落入雜質收集裝置,潔凈的空氣排入大氣中。經過清理的子棉通過阻風閥進入子棉清鈴機或其他清理設備進一步清理。

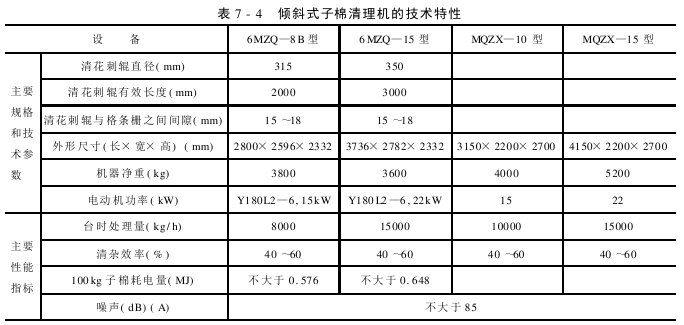

6MZQ系列和MQZX系列傾斜式子棉清理機的技術特性見表7-4。

2.齒條滾筒式清理機
齒條滾筒式清理機是在刺釘滾筒清花機的基礎上進展起來的,其原理和從前認為的大滾筒小刺釘清理有相似之處,完可能將子棉鋪開。齒條滾筒式清理既可以清除子棉中的大顆粒雜物,如鈴殼、僵瓣,也可以清除子棉中的小顆粒雜物,如棉葉、不孕子,還能起到松棉的作用。齒條滾筒式清花機的結構形式較多,但就雜質和子棉分別的作用原理而言,可分為拋擲式剝鈴機和擦拭式提凈機兩種。
擦拭式提凈機是利用“擦拭抖動結合慣性離心力”的作用,使子棉和雜質分別。具體地說,是利用鋸齒滾筒鉤帶子棉時,和刷條產生擦拭和抖動作用,使鈴殼、僵瓣等不易被鋸齒鉤住的雜質抖落,拋離鋸齒滾筒和子棉分別。該形式提凈機多用于機采棉設備中的除棉稈機、大型軋花設備中的清理部、沖擊式清花機下腳回收部。同樣單純的齒條滾筒不能單獨完成清理過程。
擦拭式提凈機的清理部件由齒輥及四周的鋼絲刷、塵棒、格條柵、刷棉輥構成。前道過來的子棉滑落到鋼絲刷,再由和齒條滾筒齒尖緊密接觸的鋼絲“喂、逼”到齒條滾筒上,這里鋼絲刷起淌棉作用,淌棉角度一般取45°～50°。齒條滾筒不能反轉,否則會引起鋼絲的彎曲,影響清理效果。齒條鉤拉含雜子棉時,由于充分暴露的子棉和雜質在同樣轉速下受離心力作用,經過和塵棒、格條柵的阻隔,使僵瓣、鈴殼、不孕子、小花頭被清出。齒輥鉤住子棉之后被刷棉輥刷下。
刷棉輥和齒輥轉向相反,相對齒輥轉速高一些。刷棉輥有兩種結構形式,一種是毛刷滾筒,一種是葉片滾筒。
齒條滾筒的鋸齒齒形、鋸齒齒距、齒尖角對生產率和清雜效率有肯定的影響。鋸齒條的橫截面為U形,鋸齒有直齒和弧形齒兩種。直齒的抓棉性能較好,但也簡單抓取雜質,影響清雜效率,且刷棉較困難?；⌒锡X克服了直齒的缺點,在國內外應用較廣。鋸齒齒距大,生產率高;齒尖角小,抓取子棉的能力強,但清雜效率下降且鋸齒強度減弱。

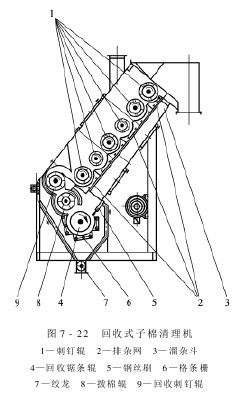

回收式子棉清理機是一種組合式子棉清理機,清理部分有刺釘滾筒清花單元,回收部分有齒條滾筒單元。該機主要由清理部分、回收部分及傳動系統組成,如圖7-22所示。

進入回收式子棉清理機的子棉,在重力作用下,首先喂給清花刺釘輥,在清花刺釘輥的沖擊作用下,子棉被打擊拋擲,由上向下休閑進入刺釘輥和排雜網之間,受刺釘連續不斷的打擊,子棉沿排雜網面由下向上滾動,在此過程中子棉被開松、抖動,大部分潔凈的子棉沿排雜網面向上休閑,經清理機出口排出機外,進入下一道工序。而大部分雜質則穿過排雜網進入溜雜斗內。和此同時,一部分單粒子棉也一同被排落。為此在設備下部設置了回收單粒子棉的結構?；煊袉瘟Ｗ用薜碾s質順溜雜槽滑落至回收鋸條輥和鋼絲刷之間。由于鋼絲刷的擠壓使單粒子棉和雜質的混合物附著在回收鋸條輥的鋸齒上,回收鋸條輥的高速旋轉,使雜質產生離心力,受格條柵的有效阻隔進入排雜絞龍,經絞龍排出機外。而子棉受鋸齒鉤拉,被送至撥棉輥,在撥棉輥的刮撥及氣流作用下,送給回收刺釘輥進行回收,回收的子棉經過回收通道和原子棉流混合在一起進行清理。清理潔凈的子棉經清理機出口排出機外,進入下道工序的整理。

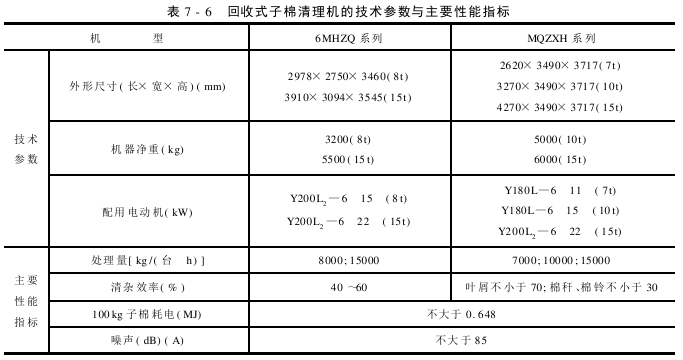

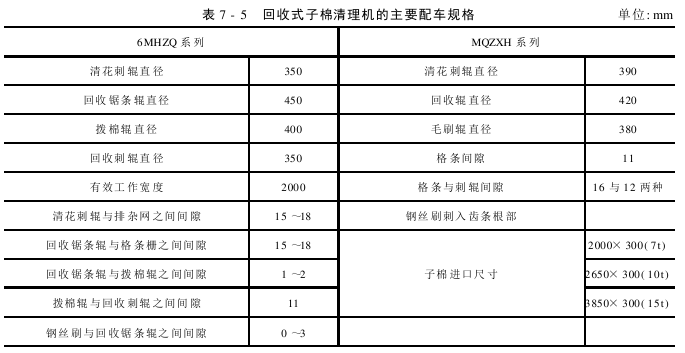

6MHZQ系列和MQZXH系列回收式子棉清理機的技術特性見表7-5和表7-6。

拋擲式鈴殼清理機利用“拋擲反彈結合慣性離心力”的作用,使子棉和雜質分別。具體地說,是利用子棉和雜質在鋸齒滾筒上反彈性能的差異以及兩者在鋸齒滾筒上的附著力不同(子棉易被鋸齒鉤住,鈴殼、僵瓣等雜質不易被鋸齒鉤住),使雜質在慣性離心力的作用下拋離鋸齒滾筒和子棉分別。拋擲式鈴殼清理機主要見于機采棉設備中。
清鈴殼機也稱提凈式子棉清理機。實際上是除鈴殼機和除棉稈機的聯合機,其上部是除鈴殼機,下部是除棉稈機。主要部件有:3個拋擲輸送器、1組大齒條輥、10組排雜棒、1組大刷棉輥、3組小刷棉輥加3組U形刺條輥、格條柵、雜質輸送絞龍等。

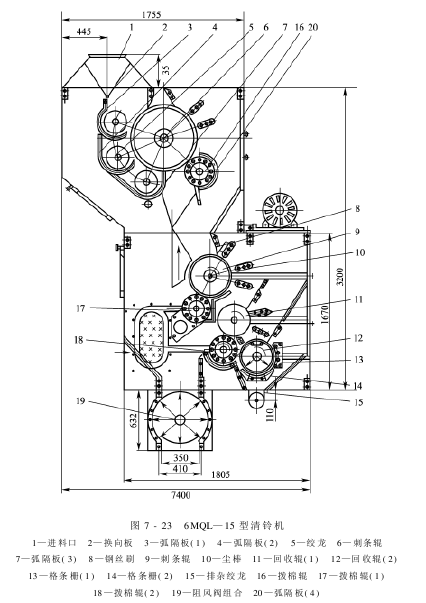

6MQL—15型清鈴機如圖7-23所示。清鈴部由刺條輥、換向板、排雜絞龍、撥棉輥、鋼絲刷、弧隔板、塵棒、溜雜板及機架組合而成。提凈部由刺條輥、鋼絲刷、除塵棒、回收輥(1)、回收輥(2)、撥棉輥(1)、撥棉輥(2)、格條柵(1)、格條柵(2)、排雜絞龍等部件組成。傳動系統由2臺電動機帶動。7.5kW電動機帶動清鈴部各輥及各絞龍,15kW電動機帶動提凈部各輥及阻風閥及排雜絞龍。

工作過程如下:首先,子棉經進料口進入后由換向板操縱其流向。若子棉不需清理,可向前扳動換向板換向手柄,使子棉通過清鈴機前部排出清鈴機;若子棉需要清理,可向后扳動換向板換向手柄。
子棉在重力的作用下均勻落到個拋擲輸送器上,個拋擲式輸送器將子棉喂給大齒輥,依附在齒輥表面的子棉和雜質在鋸齒的勾拉下隨大齒輥旋轉,當碰到阻鈴板時,鈴殼被擋回原拋擲輸送器,該拋擲輸送器將雜質(包含鈴殼、棉稈、棉葉等)和部分子棉送到機器的一端,在重力作用下掉到第二個拋擲輸送器上,第二個拋擲輸送器又將子棉拋喂給大齒輥,一般雜質被反彈回來,子棉被鋸齒勾走,同時,該拋擲輸送器又將雜質和少部分子棉送到機器外。上述、第二拋擲輸送器的底板沖有圓孔,使細小雜質在輸送過程中排到第三個輸送器上,大刺輥勾拉的子棉,先遇一鋼絲刷被抹緊,雜質則在離心力和排雜棒阻隔作用下,脫離齒輥。除鈴后的子棉隨齒輥一同旋轉,轉至刷棉輥處被刷下,之后由一調節擋板操縱或排出機外,或喂入除棉稈機。
除鈴后的子棉,在重力作用下均勻喂入除棉稈機的上工作輥,一排固定的鋼絲刷把子棉抹在鋸齒上,隨著工作輥高速旋轉,雜質產生20～30倍于自身重量的離心力,再在3根排雜棒的有效阻隔下,脫離工作輥,同時有一部分子棉也脫離工作輥,在重力作用下喂入第二或第三(回收輥)工作輥,一部分受到較大離心力的雜質,直接排入雜質絞龍。潔凈的子棉被刷棉輥刷下,排出機外。喂入第二工作輥的子棉,經歷的過程同上;喂入第三工作輥的子棉數已很少,使刷齒能更有效地勾拉子棉,雖然其轉速略低一些,但在格條柵網底的作用下,能更有效地清除雜質,全部雜質被絞龍排出機外。第二、第三工作輥上潔凈的子棉,被同一個刷棉輥刷下,排出機外。

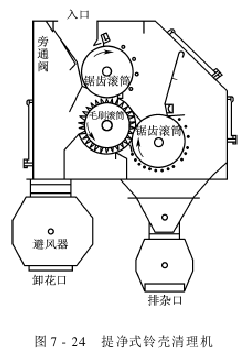

圖7-24為美國拉姆斯公司生產的提凈式鈴殼清理機。

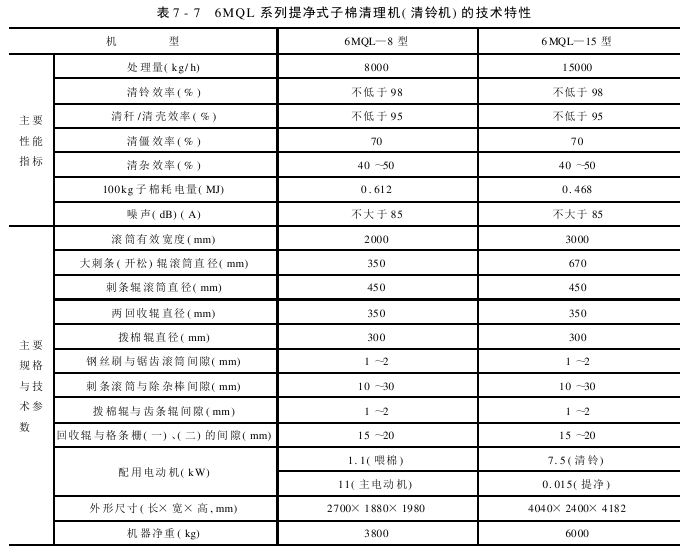

6MQL系列提凈式子棉清理機的技術特性見表7-7所示。

3.鋸片滾筒式子棉清理機
鋸片滾筒由鋸片和隔圈相間套在軸上而成。鋸片滾筒不僅起到?jīng)_擊、阻滯子棉的作用,還起到篩分雜質的作用。
沖擊式清花機為鋸片滾筒式,主要用于清除子棉中的細小塵雜和部分棉枝,也可用于清理皮棉(清理皮棉不用落棉回收裝置)。它的特點是能充分開松子棉,在松棉、除雜過程中對子棉纖維的損傷很小。
沖擊式清花機的特點是沒有除雜篩網,可減少子棉在清理過程中因和網面摩擦而造成的棉結,并且設有落棉回收裝置,減少了棉纖維的損失。
沖擊式清花機的特點:
(1)能清除軟特雜。如前所述,軟雜回收輥能纏繞子棉中的軟特雜,待停機時,再由人工取出其上的纏繞物。
(2)能對不同子棉做不同處理。圓鋼格條柵可以移動調整,以滿足不同性狀子棉的處理要求。對于整理后能升級的子棉,可進行大清大排處理。
(3)松棉效果好。能充分開松子棉,在松棉、除雜過程中對子棉纖維的損傷很小。
影響沖擊式清花機清雜效率的因素除子棉性狀以外還有以下幾方面。
①刺釘滾筒、鋸片滾筒的表面線速度及線速度比:沖擊式清花機依靠刺釘和鋸齒對子棉沖擊、撕扯進行松棉除雜,因此,刺釘滾筒、鋸片滾筒的表面線速度越高,子棉受到的沖擊作用越強烈,清雜效率越高。但線速度過高會損傷纖維和棉子,產生棉結、索絲等疵點。為此,刺釘滾筒表面線速度不得超過11m/s,鋸片滾筒的表面線速度不得超過8m/s。刺釘滾筒和鋸片滾筒表面線速度比越大,子棉受到的撕扯作用就越強烈,松棉效率、清雜效率越高。但線速度比過大,會損傷纖維和棉子。通常,刺釘滾筒和鋸片滾筒的線速度比不得超過1∶0.6。
②鋸片片距:鋸片滾筒不僅起到?jīng)_擊、阻滯子棉的作用,還起到篩分雜質的作用。一般地,鋸片片距越大,雜質越簡單從鋸片之間墜落,清雜效率高,但同時也易排落單粒子棉,加重回收部分的負擔,甚至造成落棉損失,增加衣分虧損。反之,大型雜質不易排落,清雜效率低。鋸片片距應小于子棉瓣的腰徑或單粒子棉的直徑,要求小于20mm。
③相鄰鋸片滾筒齒尖之間的距離:此距離大,清雜效率高,但排落的單粒子棉也多;反之,雜質難于排落,甚至發生鋸齒相碰擦的事故。故此距不宜過大或過小,要求小不低于5mm,大不超過18mm。
④刺釘滾筒刺端和鋸片滾筒齒尖之間的距離:此距離大,既減弱了刺釘對子棉的打擊作用力,也減弱了鋸片滾筒對子棉的摩擦阻滯作用,使清雜效率下降;反之,清雜效率高,但會產生許多單粒子棉并造成落棉過多,嚴峻時產生破子現象。此距離必須大于棉子的腰徑,要求小不低于9mm。
⑤U形鋸齒滾筒和鋼絲刷條、格條柵及排雜調節板的間距:一般情況,這些間距大,雜質不易被U形鋸齒滾筒鉤住,清雜效率高,但排出機外的雜質中單粒子棉和小花頭也多,衣虧加大;反之,清雜效率低。一般鋸齒和圓鋼格條柵的間距為10mm,鋸齒和鋼絲刷條的間距為0～5mm,鋸齒和可調排雜板的間距為5mm。

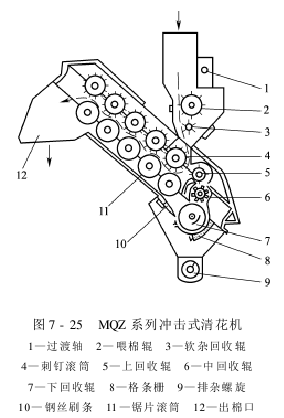

MQZ系列沖擊式清花機的結構,如圖7-25所示。它由喂棉、開松除雜、落棉回收等部分組成。

喂棉部分由喂棉輥、軟雜回收輥、盛棉斗等機件組成。該部分的作用是把子棉均勻地喂入開松除雜部分,同時由軟雜回收輥纏繞子棉中的軟特雜,達到分別軟特雜的目的。
開松除雜部分由5個刺釘滾筒和5個鋸片滾筒組成。5個刺釘滾筒平行布置在上,5個鋸片滾筒平行布置在下,它們和水平面成45°傾斜。鋸片滾筒由鋸片和隔圈相間套在軸上而成。
落棉回收部分由鋼絲刷條、U形鋸齒滾筒,即下回收輥、排雜調節板、可調格條柵、中回收輥、上回收輥、排雜螺旋等組成。其作用是回收松棉除雜部分排落的單粒子棉、小花頭和僵瓣棉。

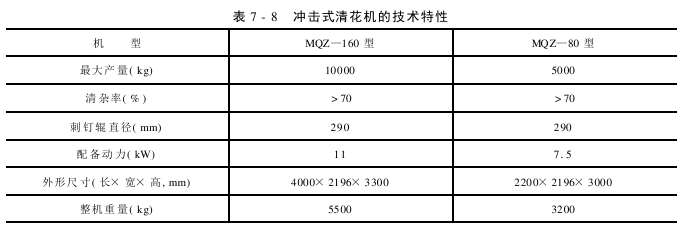

MQZ系列沖擊式清花機的技術特性見表7-8。
