片梭織機的卷取機構根據所配的卷取輥不同可分為:帶標準卷取輥的卷取機構和帶浮動式卷取輥卷取機構兩種。

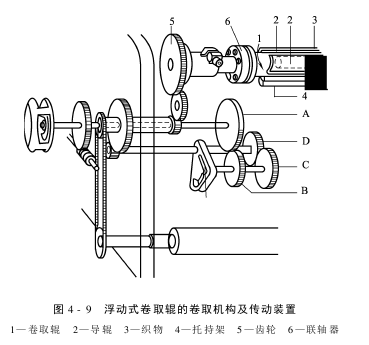

卷取機構的傳動裝置如圖4-9所示。片梭織機的卷取機構借助于卷取輥1,隨著投緯,積極、連續地卷取肯定數量的織物。卷取率可通過變速齒輪進行調節,變速齒輪每套4個A～D,可織緯密范圍為(P7300型片梭織機):2～181根/cm;緯密的精細調節范圍平均在0.4～2根/cm,這取決于變速齒輪的傳動速比。傳動速比為1∶60其緯密范圍為14～181根/cm;傳動速比為2∶60其緯密范圍為7.2～90根/cm;傳動速比為4～60其緯密范圍為3.6～45根/cm;傳動速比為8∶60其緯密范圍為1.6～20根/cm。由于卷取輥是由傳動軸驅動的,在尋覓斷緯時,該卷取輥可自動逆轉。其它,在齒輪5和卷取輥1之間采納了非常的聯軸器6以能適應卷取輥在有少許浮動升降的情況下進行傳動。
浮動式卷取輥的卷取機構如圖4-9所示。依靠織物3的張力使浮動式卷取輥1上抬并壓向兩個塑料導輥。在開始卷取階段,織物張力還不是很大,由托持架4支撐著卷取輥并產生握持織物張力。當織造進入正常階段時,由于織物張力的增加,卷取輥1被織物3的張力上抬,和托持架的上表面脫離,依靠卷取輥1和兩個塑料導輥2之間的壓力卷取織物。按照不同的織物品種的類型可配置固定式塑料導輥和回轉式塑料導輥。帶浮動式卷取輥的卷取機構,能自動調整卷取力,織物在卷取輥上的包角加大,全幅范圍內的壓緊力均勻一致,故卷取功能可靠穩固,并且不會擦傷織物表面,這種機構非常適用于織造平紋和厚重織物。

P7300型片梭織機配有電子操縱式卷取裝置,緯密范圍5.4～165根/cm,緯密的精細調節范圍在0.1根/cm。電子操縱式卷取裝置的優點是:可通過織機操縱電腦的終端或集中操縱的中心電腦軟件SMARTWEAVE設定不同的緯密;通過精確設定和操縱緯密,可節約緯紗原材料;可通過織機操縱電腦的終端編制程序,校正織口位置。
