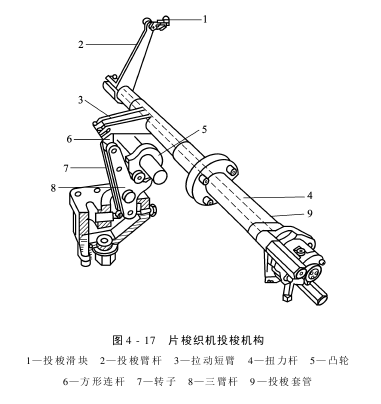

片梭織機的引緯機構是投梭機構,如圖4-17所示,它是以無撞擊的形式將夾持緯紗的片梭加速投向投梭點。

片梭織機的投梭機構投梭所需要的能量是通過扭力桿4產生的,當凸輪5回轉時,推動三臂桿8上的轉子7,并使三臂桿擺動。三臂桿擺動時,推動方形連桿6,拉動短臂3,并使投梭套管9回轉。由于投梭套管的前端和扭軸是固定的,使扭軸發生扭轉,在扭軸內部就產生了彈性應力,積蓄了彈性能量,在扭軸加扭過程中,投梭臂桿2隨同投梭套管同時擺動,使投梭滑塊1回退到左側的投梭起始位置。直到三臂桿8和方形連桿6處于死心位置時即三臂桿8的擺動中心,三臂桿8和方形連桿6的聯結點和方形連桿6和短臂3的聯結點三點連成一條直線時,扭軸的加扭過程結束。當凸輪5繼續回轉時,位于凸輪兩側面的兩只轉子和三臂桿8的曲面接觸,并使三臂桿轉動,破壞了三臂桿擺動中心,三臂桿和方形連桿聯結點和方形連桿和短臂聯結點的三點死心位置,扭軸就開始釋放出貯存的彈性能量。扭軸在放出能量時,使投梭套管急速順時針方向轉動,通過投梭桿2和投梭滑塊1把片梭加速投出,為了汲取投梭過程中投梭機構的殘余慣性力,在片梭織機上裝有液壓緩沖器。

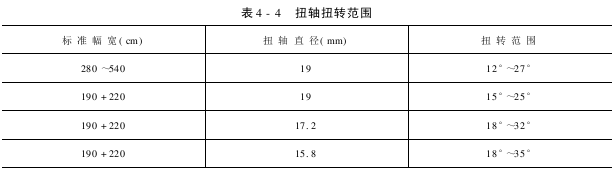

片梭織機不同有效寬度,扭軸直徑不同,其扭軸扭轉范圍也不同,下面是片梭織機的扭軸扭轉范圍,見表4-4。

隨著片梭織機引緯速度的提高,片梭經初始飛行速度也必須相應地提高,這就要求進行改進片梭的加速機構。P7300型織機在以下方面進行改進:
(1)優化加速機構,提高機構效率增大加速裝置的投梭角度。
(2)優化投梭凸輪曲線,投梭休閑和諧平穩。
(3)采納新鋼質的投梭桿。
(4)進一步加長了扭軸。
(5)重新設計了投梭箱的潤滑的潤滑冷卻系統,對受載荷大的零件和投梭機構底部的零件進行特意直接潤滑等。
