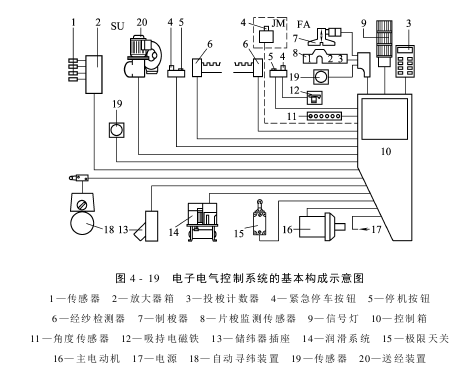

片梭織機的電子電氣操縱系統的基本構成示意圖如圖4-19所示,主要有傳感器1,放大器箱2,投梭計數器3,緊急停車按鈕4,停機按鈕5,經紗檢測器6,電子操縱制梭器7,片梭監測傳感器8,信號燈9,操縱箱10,角度傳感器11,吸持電磁鐵12,儲緯器插座13,受操縱的潤滑系統14,極限開關15,主電動機16,電源17,自動尋緯裝置18,識別機械故障的傳感器19,電動機送經裝置20等構成。

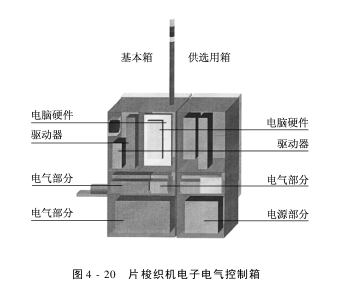

P7300型片梭織機電子電氣操縱系統中的的操縱箱具有更高的機動靈敏性,以適應優化織造工藝的要求,采納了集中操縱全部功能的設計理念,布局整齊、清楚、合理,并引進“源頭直達目標”的新型接線理念。增加了對橫向交叉功能的支持,自動校正緯紗探測器,自動優化了片梭制動功能,擴展了數據統計功能。P7300型片梭織機電子電氣操縱拉桿包含基本箱和供選用箱,其圖解如圖4-20所示。它主要由電腦硬件,驅動器,電器部分,電源部分等組成。

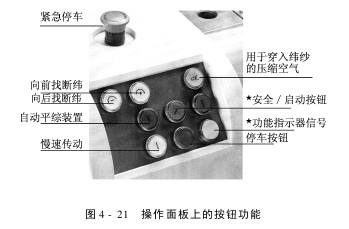

P7300型片梭織機分別在織機的投梭側、織機中心和接梭側設有操作面板,操作面板上的按鈕功能如圖4-21所示。

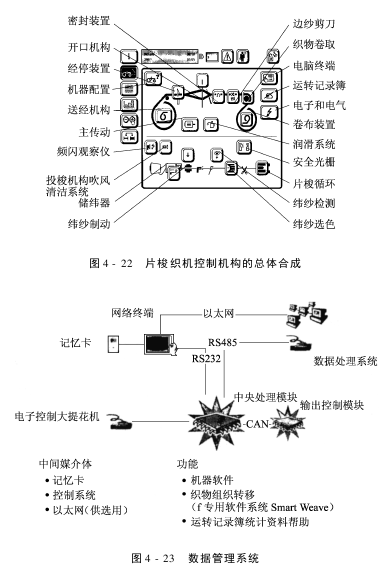

片梭織機的電子電氣操縱系統的終端為觸摸屏,觸摸屏上設有操縱機構的總體合成、織物組織操縱系統、數據治理系統、運轉記錄簿、統計資料、診斷指示和援助系統。其操縱機構的總體合成如圖4-22所示。數據治理系統如圖4-23所示。
