紡紗線要以螺旋形狀卷繞到鼓上,為此,需要有卷繞休閑和導紗休閑。卷繞分動鼓式卷繞和定鼓式卷繞兩種。導紗則分為積極式排紗和消極式排紗兩種。退繞形式可分為定長式和非定長式兩種。定長式適用于噴氣、噴水等噴射織機;非定長式適用于劍桿織機和片梭織機。
一、卷繞
1.動鼓式卷繞

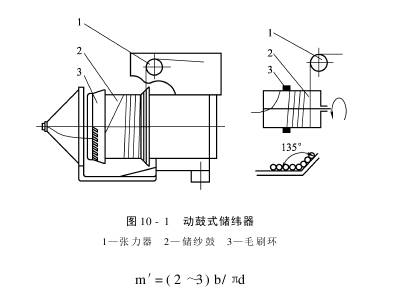

如圖10-1所示的動鼓式儲緯器的外觀和紡紗線卷繞方式。卷繞時,儲紗鼓作螺旋擺動,把張力器1送出的紡紗線卷繞到儲紗鼓2上。為了進行正常卷繞,紡紗線的引出端必須握持在轉動的鼓面上,退繞時,在毛刷環3的作用下,紡紗線只沿鼓面滑動,其張力比較均勻。但毛刷環受紡紗線強烈摩擦,簡單損壞。運轉中要注意毛刷環和緯紗捻向的配合。
毛刷圈的作用是擋住紡紗線退繞時形成的氣圈,不應用作輸出張力的調整。
儲紗鼓上每分鐘的儲紗量L和鼓上近似繞紗圈數m′分別為:

L=(1+a)nb

式中:n———織機的轉速;
a———和假邊用紗等因素有關的系數;
b———織物上機筘幅;
d———儲紗鼓直徑。
加大儲紗鼓的直徑會增加鼓的轉動慣量,不利于啟動、制動和高速運轉;減小鼓的直徑會增加繞紗圈數,增加鼓的長度。通常儲紗鼓直徑為130mm左右。
動鼓式儲緯器結構復雜,鼓面上紗圈易重疊,非常是低捻紗,紗距小易粘連,儲紗量有限,適用于入緯率1000m/min以下的情況和筘幅2m以下的織機。

2.定鼓式卷繞

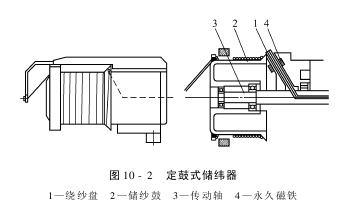

定鼓式儲緯器的結構和卷繞方式如圖10-2所示。繞紗時,輕質繞紗盤1作回轉休閑,紡紗線經過其中的導紗管卷繞到固定的儲紗鼓2上。儲紗鼓活套在傳動軸3上,在永久磁鐵4的作用力吸引下使之和機體固定不動。緯紗從鼓面上退繞時,在張力器的作用下,能保持均勻的張力。對使用張力環的裝置,選用張力環時要注意羽毛或羽片排列旋向,必須和紡紗線的捻向匹配。
定鼓式儲緯器結構簡單,儲紗量大,適用于入緯率在1000m/min以上的情況和2m以上筘幅的織機。

二、導紗方式
根據紡紗線種類的不同,對緯紗的排列要求也不相同,一般的紡紗線同意在儲紗鼓上緊密排列,但扁平紗、結子紗則不同意,其要求紡紗線在儲紗鼓上進行有間距的排列,以預防紡紗線退繞時的粘連。由于以上要求,導紗方式又分為消極式排紗和積極式排紗兩種。
1.消極式排紗
采納消極式排紗時,沒有特意的導紗機構使紗圈整齊有序地沿儲紗鼓軸線方向排列。紡紗線之所以能在鼓面上滑移而形成有序排列,完全取決于鼓面有無錐度和完潔度,紡紗線自身的張力和彈性,以及紡紗線和鼓面的摩擦系數等因素。
采納圓柱鼓時,儲紗鼓端頭的錐面在回轉中能依靠紡紗線張力所形成的推擠力將紗圈沿錐面逐圈滑入鼓面。當錐面和鼓面夾角α=135°時(圖10-1),紗圈推擠力佳,所以動鼓式儲緯器大多采納這一角度。但這種排紗方式簡單造成紗圈重疊。采納圓錐鼓時,當紗圈沿鼓面向前若作移動后直徑變小,紡紗線的張力隨之減小。
2.積極式排紗
積極式排紗由特意排紗機構推動紗圈的鼓面移動。排紗機構排出的紗圈分緊密型和間距型兩種。
緊密型機構由傳動軸、偏心斜軸套和擺動斜盤組成。傳動軸轉動時,偏心斜軸套也一起轉動,和之活套的擺動斜盤內有徑向長槽,固定在儲紗鼓上的定位爪插入長槽中。由于擺動斜盤受到斜軸套和定位爪的約束,斜盤便產生波浪形擺動,把繞紗盤中導紗管送來的紡紗線推移到儲紗鼓面上,并積極地推擠紗圈,使之在鼓面上形成有規則的緊密排列。但對扁平紗、結子紗等需采納間距型排紗。
間距型排紗分?jǐn)[動斜鼓式和螺桿式兩種。這兩種排紗機構排出的紗圈間距是不可調整的,一般在0.8～2.1mm之間。
擺動斜鼓式排紗機構獲得廣泛的應用,艾洛(無錫)布料機械有限公司生產的Laser/Star型儲緯器就屬于此種類型。如圖10-3所示,它的傳動原理類似于上述擺動斜盤式,所不同的是用波形擺動的斜鼓取代了波形擺動的斜盤。擺動斜鼓和儲紗鼓做成柵桿狀,相互嵌套,柵桿間有較大的間隙。擺動斜鼓向上抬起,從儲紗鼓上取出紗圈,向前擺動,使紗圈沿鼓面移動,然后擺動斜鼓低于儲紗鼓面向后擺動到起始位置。重復上述動作,紗圈便有規則等間距的形式排列在鼓面上,無重疊和相互纏繞的現象發生,并可連續調整分紗間距。

三、退繞
1.定長式退繞
對于噴射式織機,其紡紗線是通過氣流或水流壓力帶動引向織機的。由于噴射引緯長度難以確定,需要儲緯器根據織機織造有效寬度來限定退繞紗圈的圈數。儲緯器上的定長器(也稱電磁針)就是起這個作用。噴射織機上的微處理器根據噴射流速和予設的噴射距離計算出需要退繞的時間,然后去操縱定長器的擋針何時抬起及何時落下,抬起和落下的時間間隔就是退繞時間。這就是計時定長式退繞。目前廣泛使用的是計圈定長式電子儲緯器,能更精確地操縱釋放緯紗的長度,如ROJS、Elf電子儲緯器。
2.非定長式退繞
噴射織機除外的劍桿織機和片梭織機,它們都有緯紗夾持機構,引緯時夾持機構具有固定的行程。儲緯器只需要在退繞端裝上張力器及阻尼環,給退繞紡紗線肯定的張力和阻力,儲緯器就可以配合織機工作。這樣,就可以不需要復雜的定長裝置,這就是非定長式退繞。
