二、外觀要求

　　(1)產品表面應平坦完潔、無脫黏、分層,無皺褶和凹坑等缺陷。

　　(2)劍桿帶底面及帶寬的兩側面表面粗糙度Ral.6,齒孔周圍表面粗糙度Ra3.2,耐磨層表面不同意有機械整理痕跡(非金屬整理表面粗糙度等級按金屬表面粗糙度等級降一級等同。即:非金屬Rat.16等同于金屬Ra3.2)。

　　(3)直線度、翹曲程度≤3mm。

　　三、產品技術性能

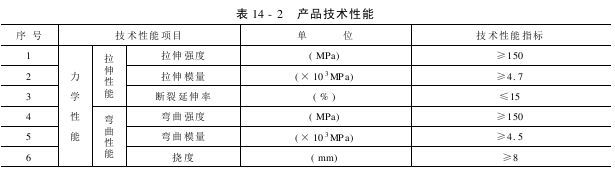

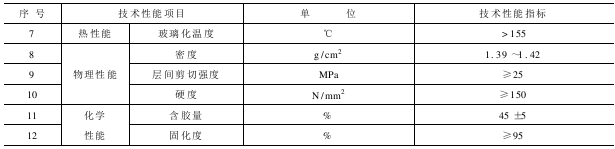

　　產品技術性能見表14-2。

　　四、形態和位置公差

　　(1)帶寬兩側邊直線度允差0.20/1000mm。

　　(2)齒孔中心相對于劍帶中心線的對稱度允差0.20mm。

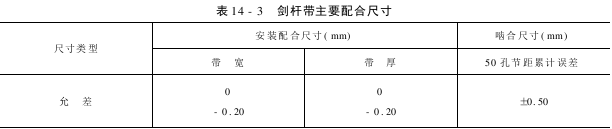

　　五、主要配合尺寸(表14-3)

　　六、使用壽命

　　劍桿帶平均使用壽命大于5.8×10⁷次。

　　七、檢驗規則

　　1.組批規則

　　劍桿帶產品按批進行檢驗。采納相同原材料、相同配方、相同工藝、同一天生產的產品定為一批。

　　2.檢驗項目

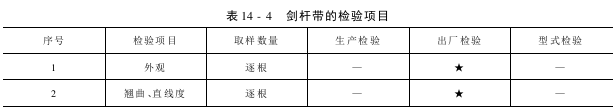

　　劍桿帶檢驗項目見表14-4的規定。

　　3.生產檢驗

　　其抽樣檢驗方法,應按照GB/T2828—1987中一般檢驗水平為IT、合格質量水平(AQL)為4.0的要求制定檢驗規程。

　　4.出廠檢驗

　　每批劍桿帶產品出廠前,都應該按照表14-4規定的出廠檢驗項目和取樣數量進行檢驗,如有一項檢驗結果不符合要求,則判定為不合格品,該產品報廢處理。

　　5.型式檢驗

　　劍桿帶產品在以下情況下,應進行型式檢驗:

　　(1)正常生產時,每季度至少進行一次。

　　(2)原材料、工藝、結構等有較大改變時。

　　(3)該型號停產1年以上,重新恢復生產時。

　　(4)產品出現批次性質量問題時。

　　(5)顧客提出檢驗要求時。

　　(6)國家質量監督部門提出檢驗要求時。

　　每次型式檢驗內容應包含表14-2中規定的力學性(包含拉伸性能和彎曲性)、物理性能和化學性能的全部項目。

　　當有測試數據不合格時,則應從同批產品中加倍抽取試樣進行復檢。若復檢測試數據合格,則認為該批產品合格;如復檢仍不合格,則該批產品報廢;同時應針對不合格原因采取措施,幸免此情況再度發生。

　　八、標識、貯存、包裝和運輸

　　每條劍桿帶均應在帶體的固定部位打印商標及批號標識。并且,劍桿帶應在室內自然條件下貯存。貯存期限為5年。

　　劍桿帶產品必須放入封閉的木箱或足以承受運輸裝卸的其他材料制作的容器內包裝啟運,或按照顧客約定的方式進行包裝,以幸免運輸過程中造成損壞。

　　運輸過程應幸免寸雪浸淋、曝曬受熱和承受重壓變形.
