卷布輥的主要作用是供織機織布時,同步卷繞和傳送織物。

　　一、卷布輥的結構、規格和技術要求

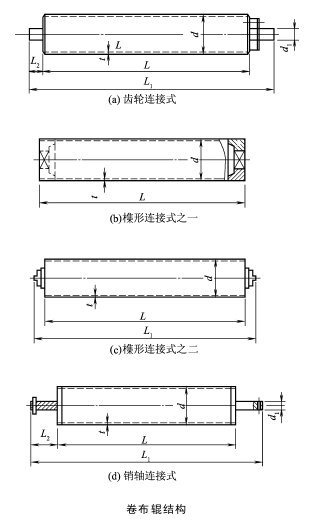

　　1.卷布輥的結構(卷布輥的結構見下圖)

　　按傳動聯結結構分:

　　(1)齒輪傳動連接。

　　(2)榫形傳動連接。

　　(3)銷軸傳動連接。

　　2.卷布輥的規格

　　卷布輥的基本尺寸見下表。

　　3.卷布輥的技術要求

　　(1)卷筒的外表面周圍需采納表面齒紋或卷筒包粘形式(毛氈、紗布、橡膠),表面無傷痕、裂痕。

　　(2)卷筒和悶頭連接牢固。

　　(3)卷布輥應平直、牢固。

　　(4)卷筒應有足夠的強度和抗彎。

　　(5)悶頭應有足夠的強度和硬度。

　　二、卷布輥的使用

　　(1)按織機機型選定卷布輥的結構。

　　(2)按織機門幅和織物選定卷布輥的規格。

　　(3)卷布輥的卷筒材料由鋁合金、鋼管、木質之分,隨著鋁合金材料的開發、提高和其成型工藝的進展,其強大的優勢越來越多的取代鋼管和木質卷筒。

　　(4)卷布輥的悶頭材料有鋁合金、鋼材、塑料之分,可依據機型和織機和卷布輥的連接結構來選定卷布輥悶頭材料。

　　三、卷布輥的維護保養和治理

　　(1)卷布輥應輕拿輕放,幸免撞擊。

　　(2)卷布輥應常常清潔,清除卷筒表面的污物。

　　(3)卷布輥的傳動連接部位應加潤滑脂,保持良好的傳動。

　　(4)常常檢查卷布輥的零配件是否松動、變形、磨損,并及時修整和更換。

　　(5)卷布輥貯存應干燥、清潔、防潮、防銹、防壓。
