表示棉纖維成熟度的指標(biāo)有成熟系數(shù)、成熟纖維百分率和成熟度比等。

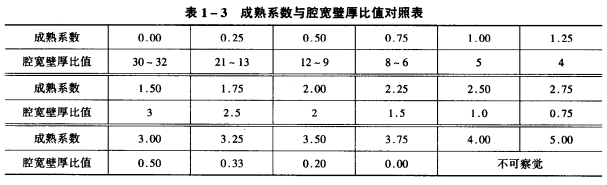

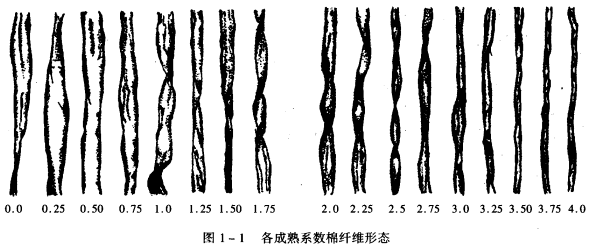

　　1．成品系數(shù)度 根據(jù)棉纖維腔寬和壁厚比值的大小(和纖維形態(tài)有關(guān)，如圖1—1所示)所定出的相應(yīng)數(shù)值，馬上棉纖維成熟程度分為18組后所規(guī)定的18個(gè)數(shù)值，不成熟的棉纖維成熟系數(shù)定為零，成熟的棉纖維成熟系數(shù)定為5，用以表示棉纖維成熟度的高低。棉纖維成熟系數(shù)和腔寬壁厚比值間的對(duì)應(yīng)關(guān)系見表1—3。

　　正常成熟的細(xì)絨棉的成熟系數(shù)一般在1.5—2.0，低級(jí)棉的成熟系數(shù)在1.4以下。從紡紗工藝和成品質(zhì)量來考慮，成熟系數(shù)在1.7—1.8時(shí)，較為理想。長絨棉的成熟系數(shù)通常在2.0左右，比細(xì)絨棉高。

　　2．成熟度比M 成熟度比是指棉纖維細(xì)胞壁的實(shí)際增厚度(指棉纖維細(xì)胞壁的實(shí)際橫截面積對(duì)相同周長的圓面積之比)和選定為0．577的標(biāo)準(zhǔn)增厚度之比。成熟度比越大，說明纖維越成熟。成熟度比低于0.8的纖維未成熟。

　　3．成熟纖堆百分率P 成熟纖維百分率是指在一個(gè)試驗(yàn)試樣中，成熟纖維根數(shù)占纖維總根數(shù)的百分率。成熟纖維是指發(fā)育良好而胞壁厚的纖維，經(jīng)氫氧化鈉溶液膨脹后纖維呈無轉(zhuǎn)曲狀。不成熟纖維是指發(fā)育不良而胞壁薄的纖維，經(jīng)氫氧化鈉溶液膨脹后纖維呈螺旋狀或扁平狀，纖維胞壁薄且透明。

　　據(jù)研究，成熟系數(shù)K、成熟度比M和成熟纖維百分率P三者間存在如下關(guān)系：
