(一)初始模量

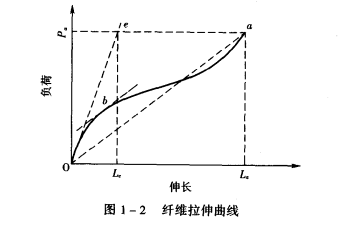

　　初始模量是指纖維負(fù)荷一伸長(zhǎng)曲線上起始一段(纖維基本伸直后拉伸的一段)較直部分伸直延長(zhǎng)線上應(yīng)力應(yīng)變之比。如圖1—2所示，在曲線起始較直部分的宜線上延至和斷裂點(diǎn)水平線相交于e點(diǎn)，過(guò)e點(diǎn)作橫坐標(biāo)的垂線相交于Le點(diǎn)，根據(jù)Pa、Le和該纖維的線密度Tt和試樣長(zhǎng)度L(即強(qiáng)力機(jī)上下夾持器間的距離，mm)，可求得初始模量E，單位為N／tex。

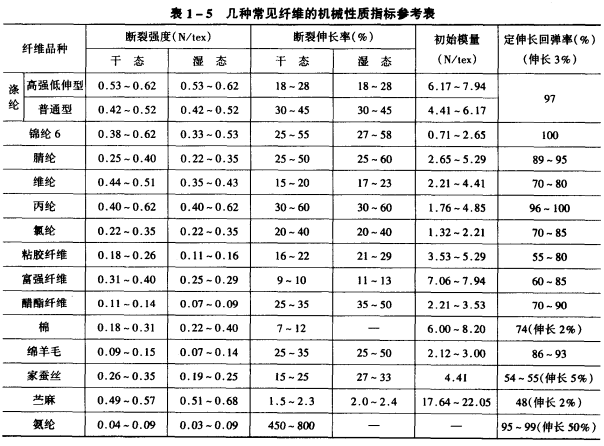

　　初始模量的大小表示纖維在小負(fù)荷作用下變形的難易程度，它反映了纖維的剛性。初始模量大，表示纖維在小負(fù)荷作用下不易變形，剛性較好，其制品也比較挺括；反之，初始模量小，表示纖維在小負(fù)荷作用下簡(jiǎn)單變形，剛性較差，其制品比較軟。幾種常見(jiàn)纖維的初始模量見(jiàn)表1—5。

　　表1—5中，滌綸的初始模量高，濕態(tài)時(shí)幾乎和干態(tài)相同，所以滌綸織物挺括，而且免燙性能好。富強(qiáng)纖維初始模量干態(tài)時(shí)也較高，但濕態(tài)時(shí)下降較多，所以免燙性能差。錦綸初始模量低，所以織物較軟，沒(méi)有身骨。羊毛的初始模量比較低，故具有柔軟的手感；棉的初始模量較高，而麻纖維更高，所以具有手感硬的特征。

　　（二)纖維柔順性系數(shù)

　　在英、美國(guó)家常常用到纖維柔順性系數(shù)c這個(gè)指標(biāo)，其公式如下：

　　c＝0，說(shuō)明拉伸曲線是直線形的，這時(shí)往往柔順性差，要結(jié)合初始模量方可正確判定；對(duì)于某些纖維，如聚酰胺纖維，c<0，說(shuō)明拉伸曲線是下凹形的，柔順性好；若c>0，說(shuō)明拉伸曲線是上凸形的，柔順性較差，但可塑性能較好。c值越高，可塑性越大。
