1．紡紗線的主要強(qiáng)力指標(biāo) 主要包含斷裂強(qiáng)力、斷裂應(yīng)力、斷裂強(qiáng)度、斷裂長度、斷裂伸長、濕干強(qiáng)度比、10％定伸長負(fù)荷等，其和纖維的強(qiáng)力指標(biāo)的表達(dá)意義和計(jì)算方法相同，詳見章第三節(jié)，這里不再贅述。

　　2．混紡化纖織物紗的強(qiáng)力 混紡化纖織物紗的強(qiáng)力并不像直觀想象的那樣，強(qiáng)力弱的加上強(qiáng)力大的就肯定得到一個(gè)強(qiáng)力中等的。它不僅和纖維的強(qiáng)力有關(guān)，還和混紡化纖織物纖維的伸長能力的差異緊密相關(guān)。

　　假設(shè)混紡化纖織物紗中只有1、2兩種纖維；紡紗線的斷裂只是由于纖維的斷裂而無滑脫；混紡化纖織物紗中纖維混合均勻；兩種纖維線密度相同。在此假設(shè)下，混紡化纖織物紗的強(qiáng)力有三種情況：

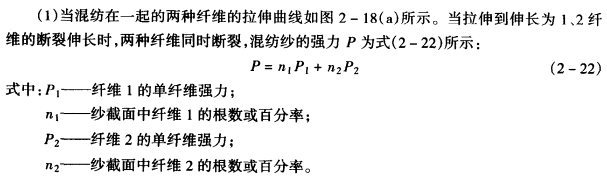

　　從式(2—22)可以看出，由于P2>P1，所以隨著n2的增加，紡紗線的強(qiáng)力增大，即隨著混紡化纖織物紗中強(qiáng)力大的纖維混紡化纖織物比的增加，混紡化纖織物紗的強(qiáng)力提高。

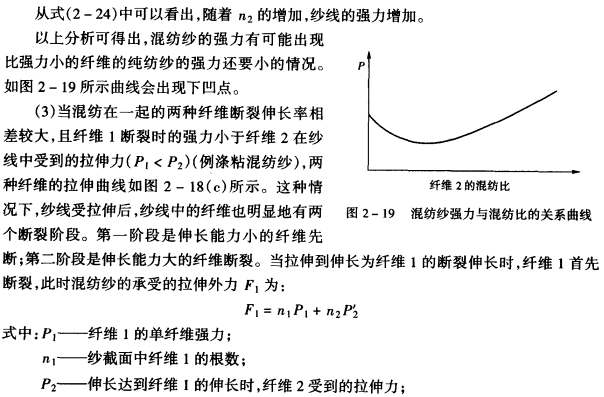

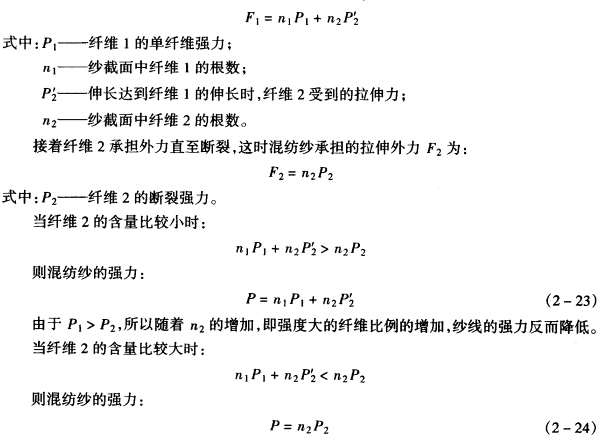

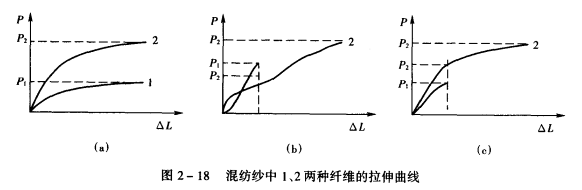

　　(2)當(dāng)混紡化纖織物在一起的兩種纖維斷裂伸長率相差較大，且纖維1斷裂時(shí)的強(qiáng)力大于纖維2在紡紗線中受到的拉伸力(P1>P2)(如滌棉混紡化纖織物紗)，兩種纖維的拉仲曲線如圖2—18(b)所示。這種情況下，紡紗線受拉伸后，紡紗線中的纖維明顯地有兩個(gè)斷裂階段。階段是伸長能力小的纖維先斷，第二階段是伸長能力大的纖維斷裂。當(dāng)拉伸到伸長為纖維1的斷裂伸長時(shí)，纖維1首先斷裂，此時(shí)，混紡化纖織物紗的承受的拉伸外力F1為：
