以鄭州棉麻工程技術設計研究所研制的MJH—400型棉包回潮率在線測試裝置為例進行介紹。
棉包在線檢測系統主要由四大部分組成,即傳感器(3只)、測試機(1臺)、測試電源(電池2套)、主機(1臺)。
(1)傳感器:主要包含回潮率傳感器和溫度傳感器?；爻甭蕚鞲衅靼惭b在打包機上壓板的條鐵上,溫度傳感器安裝在回潮率傳感器之中,它們都通過信號線和測試部分連接,傳感器分環形傳感器和針式傳感器兩種。
(2)測試機:主要包含測試部分和無線發射部分。測試機的主要功能是用回潮率傳感器采集電信號,經過電壓采樣、線性放大、數模轉換等處理轉化為數字信號后,再通過CPU計算出原始的回潮率,同時由采集到的溫度值對結果進行修正,得到實際的回潮率。然后通過無線模塊將回潮率數值發射于主機。
(3)電源:將電池安裝在電池盒中,和測試機相連,為測試機提供能源。

(4)主機:主要包含無線接收部分、數據處理部分和數據顯示部分。無線模塊接收測試機發送過來的回潮率值,在主機上顯示數值并通過串口送往條碼系統。

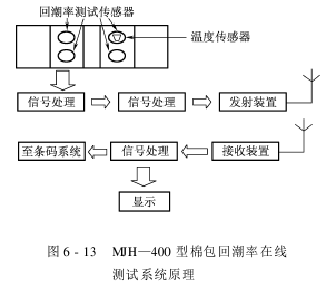

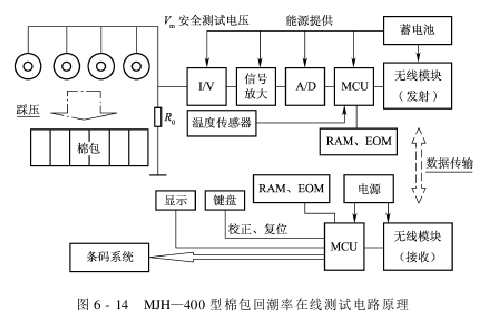

MJH—400型棉包回潮率在線測試系統的測試原理如圖6-13所示,電路原理如圖6-14所示。
