(二)美國烘棉設備
美國自20世紀60年代起就開始研究機械輸送帶式烘棉機,雖有些進展但沒有開發出可靠的樣機。美國愛克雷工程公司總裁愛克雷從1983～1987年對多層塔式烘棉機進行了5年的測試后發覺:多層烘棉塔雖消耗了大量能源,但并沒有起到良好的干燥作用。在加利福尼亞州的一些軋花廠的測試結果也說明,要想降低熱風風機轉速風壓,以減少經過烘塔的熱風功率消耗是不可能的。只有改變烘棉機的類型,才能節約功率消耗。從此以后,美國加快了子棉烘干系統的研究,至今已研究出若干種烘棉機。
1.管道型熱風烘棉系統
管道型熱風烘棉系統是愛克雷工程公司開發研制的,它設計有兩種新的烘棉裝置:種是利用子棉和熱風在開始相遇時的對流干燥原理,設計了能產生高速氣流的吹棉箱,它由高速氣流噴嘴和輸棉風管組成,可使子棉一落到高速氣流中便被馬上吹散成單個棉瓣或單粒子棉,干燥作用非常有效。第二種是一種吸棉輸棉裝置,它用176.7℃的高溫熱風通過吸棉管從棉模堆或運棉拖車中吸取棉纖維。這種熱風吸棉管烘棉相當于將子棉置于低風速的高溫氣流中,高溫熱風可以馬上將子棉干燥。
烘棉試驗結果表明,當把熱風吸棉管和上述吹棉箱的優點結合起來時,可以獲得較好的烘干效果。
軋花廠采納此類熱風吸棉管烘棉裝置時,建議采納以下配套設備:熱風吸棉管、傾斜式釘刺滾筒清棉機、自動操縱喂棉機、高風速吹棉箱、棉花預清理設備。
2.噴泉式烘棉系統
噴泉式烘棉系統是沙米爾?杰克遜公司開發的,其工藝設備包含帶式子棉輸送機、吹熱風系統、熱風輸棉管、噴泉式烘棉室、熱風輸棉管和傾斜式子棉清理機。
該系統設計了一種雪橇形的傳感裝置,其安裝在帶式子棉輸送器的入口處,用于檢測進入棉花的水分,其輸出的升、降信號可操縱各溫度操縱器定點處的風溫,也可提供把濕子棉轉移到其他外棉庫進行非常處理的信號。
3.帶式烘棉機
管道型、噴泉型烘棉機雖然比多層塔式烘棉機效率有很大提高,節能效果也很明顯,但它們的烘棉原理和多層塔的形式基本上一樣,即用熱風輸棉烘棉。作業時只能操縱風和氣風量,不能操縱烘棉時間,子棉接觸熱風時間只有5～6s。帶式烘棉機能操縱烘棉機的烘棉時間,提高烘棉效果。它是當今新技術的烘棉機。

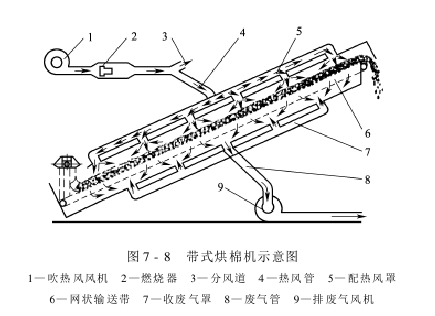

帶式烘棉機如圖7-8所示。濕子棉由喂棉輸送帶輸送落到帶式烘棉機網狀輸送帶的頭部進棉處,形成平均為35.6cm厚的子棉層。網帶將子棉傾斜向上輸送,在輸送過程中,子棉中的棉纖維被逐漸烘干,到出棉口處落到傾斜式釘刺滾筒子棉清理機中,隨后進入清棉、軋花流程。
烘棉熱風所需的冷空氣由吹熱風風機從大氣中吸入,經燃燒器加熱成熱風后,經熱風管輸送到在棉層上面的配熱風罩內,經罩內許多配氣孔吹向棉層表面并向下穿透整個棉層,產生烘干作用。干燥熱風從棉纖維中帶走水分、塵土及細雜,形成潮濕的廢熱風,后經排廢氣風機排到沙克龍集塵裝置中。
4.其他烘棉機
美國農業部西南棉花整理研究室研究試驗開發了交叉烘棉及逆風烘棉方法,這兩種烘棉方法的優點是在保證子棉烘燥質量的前提下,節約能源。
