1１圓網印花機的結構

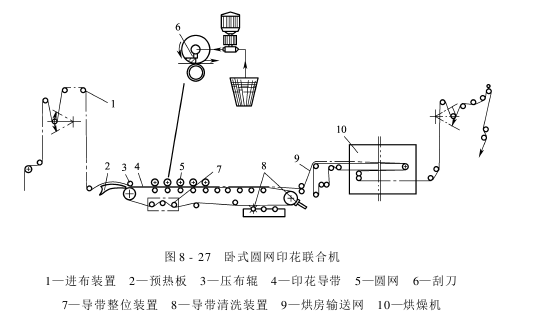

圖8-27所示為臥式圓網印花聯合機的一種。其基本組成和自動平網印花機相似,由進布裝置、印花單元、熱風烘燥和出布等主要部分組成。只是間歇升降休閑的平版篩網改換成連續回轉的圓筒篩網,導帶間歇運行變?yōu)檫B續運行。印花單元是圓網印花機的核心部分,主要由貼布裝置、刮印機構、對花裝置、導帶整位裝置、圓網和導帶傳動裝置、導帶清洗機構等組成。

2１織物運行情況
織物由進布裝置導入,經預熱板加熱后被送到連續運行的、無接縫的環形印花導帶上,經壓布輥使織物平坦地粘貼在已涂貼布漿(或熱塑性樹脂)的印花導帶表面,并隨印花導帶連續運行。當織物通過圓網時,各套色圓網內的色漿在金屬刮刀的作用下,透過篩網孔眼印制到織物上。后織物被送進具有輸送網的烘燥機內進行烘燥。導帶下面有整位裝置,可操縱導帶在循環運行中不致跑偏。尾端下部有導帶清洗裝置,可洗凈導帶上殘留的色漿和絨毛。
