織物脫水后,仍存在有被纖維吸附的結合水,必須通過烘干,用熱能汽化的方法加以去除。
　　染整生產過程中所用的烘干設備,可分為烘筒烘干機、熱風烘干機和紅外線烘干機三種。真絲織物比較柔嫩,不能承受過大的張力,烘燥不宜過急、過度。目前絲綢染整廠常用烘筒烘干機和熱風烘干機兩類。

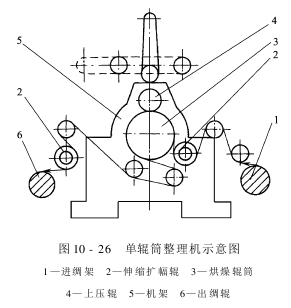

　　(1)輥筒后整理機:單輥筒后整理機屬于接觸式烘燥機,由機架、烘筒、伸縮擴幅輥和傳動裝置等組成,如圖10-26所示。

　　該機主要是借一只鐵制或不銹鋼制輥筒,內通蒸汽加熱來烘干織物。烘筒蒸汽壓力為0.20～0.30MPa,車速為25m/min?？椢锎虺删碓趶埩顟B(tài)下通過熱輥筒表面加熱。由于織物直接接觸經蒸汽加熱的金屬輥筒,并受上壓輥的壓力作用,所以織物在烘干的同時,也達到了熨平的目的。有些廠則把單輥筒后整理機稱為平完機,就是這個道理。該機的另一特點是織物進出部位各有一根伸幅擴幅輥,伸幅力量很大,織物越濕、經向越拉緊,伸幅作用越大,在沒有拉幅設備的工廠通常用這種機械兼做烘燥和門幅定形。有的廠還在機前加裝真空吸水機,以提高烘燥效率。
　　單輥筒后整理機是絲綢印染產品主要的烘干設備,結構簡單,占地面積小,操作方便,整理出來的織物平挺完滑,主要適用于電力紡、洋紡等薄型織物,并且可和其他機械配合使用。但由于是緊式整理,織物和輥筒表面反復接觸,簡單產生摩擦極完,且手感偏硬;織物在濕熱狀態經受很大張力下打卷,上色和滿地印花織物易起“松版印”。
　　為了提高烘干效率,有些廠往往將兩臺或三臺單輥機連在一起使用,或另制多輥筒烘燥機,可以一次烘干。為了改善成品手感,很多絲綢染整廠,將一臺真空吸水機加上兩臺單輥筒烘干機和一臺小呢毯后整理機,組成“三合一”呢毯后整理機。但因是緊式整理,對成品質量沒有改善。
　　(2)熱風烘燥機:熱風烘燥機是借熱空氣傳熱給干燥織物以去除水分。根據織物在烘房內的狀態不同,熱風烘燥機有懸掛式、圓網式、氣墊式等多種形式。

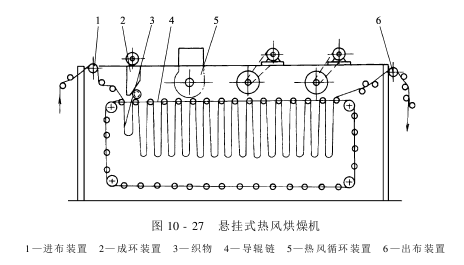

　?、賾覓焓綗犸L烘燥機:懸掛式熱風烘燥機屬松式烘干設備,其外形為一高大的長方體,周圍用石棉及鐵板隔熱保溫,機身有四只直站式鼓風機,熱風從機頂吹入,風口下面為一排掛綢用的耐高溫的導布輥。如圖10-27所示。

　　織物從機前上方進入烘房時,由其本身和導輥循環鏈直接的速度差,借助織物自重和吹風口的風力,自動地相鄰導布輥間形成肯定長度的布環而懸掛在導布輥上,并隨循環鏈緩慢地向烘房出口處移動。該設備又分長環和短環兩種,短環設備中織物是由自轉的導輥托著運行的。
　　短環式熱風烘燥機往往是雙層、三層或五層的。厚重織物和難以成環的織物一般選用短環;反之則用長環。成環的長短是通過調節進出布速和導輥鏈條前進速度的速比來實現的,布環的長度約1.5～1.2m。該機主要特點為松式烘干,烘干均勻,織物伸長小,縮水率低。但烘干后的織物不夠平挺,尚需進一步熨平。懸掛式熱風烘燥機適用于一般成品及半成品的烘干,特別適用于凹凸形花紋織物及縐類織物,對于綢面要求平挺的絲織物不宜使用。

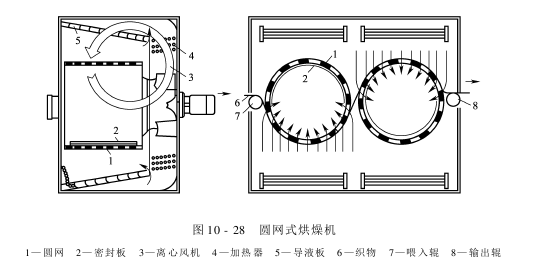

　?、趫A網式及金屬履帶網式熱風烘干機:圓網式及金屬履帶網式熱風烘干機也屬于松式烘干設備,如圖10-28所示。

　　圓網式烘干機是將織物先打卷成軸,導上橡皮履帶,平攤無張力進入熱烘房,烘干機內部為兩個大金屬圓網,織物包在圓網上通過,熱風從頂部和底部吹入圓網,圓網內用離心風機抽吸,使熱風透過織物間隙循環,所以烘干效率較高,綢面也較平。
　　金屬履帶網式烘干機,原理和圓網式烘干機相同,只是將金屬圓網改為金屬履帶,織物平攤在履帶上(經緯向均無張力)進入熱風房,熱風從頂部吹入,抽風機在履帶下抽吸,使織物在無張力狀態下烘干,這種設備非常適用于縐類及拷花織物。此機烘干效率高,綢面平,適應性強,適用于縐類及花紋織物的烘干。

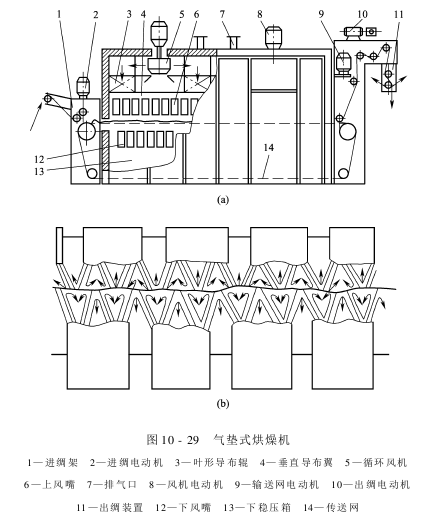

　　③松式無張力氣墊式烘燥機:該機主要是由進布裝置、烘房、熱風循環系統、傳送網、落布裝置等幾部分組成,如圖10-29(a)所示。平幅織物由進布架引入,經喂輥將織物平攤在傳送網上,進布機架上設有旋鈕可調整喂布量,使織物完全達到松式進布。傳送網載著織物進入烘房。

　　熱風房內有熱風循環系統,錯位式排列的上下風嘴均固定在穩壓箱上,使噴出的熱風較均勻。上風嘴噴出較強的熱風,將織物壓到傳送網上;下噴嘴噴出的熱風又將松弛的織物托離傳送網,使受烘織物在氣墊中呈波浪狀向前行進。噴嘴噴風示意圖見圖10-29(b)。然后由落布機構將織物引離設備。
