ASGD748型撓性劍桿織機是蘇州三和機械有限公司(原蘇州第二面料機械廠)自主開發的一種新型劍桿織機,具有性能可靠、品種適應性強、操作簡單方便等特點,是有梭織機的替代產品。
機架 機架主要有左、右大墻板和連接它們之間的前橫梁和后橫梁,前后撐擋,中橫梁、胸梁以及付墻板和站在大墻板上的上墻板、上梁及上支撐和小撐檔等組成,它們是保證整個機架穩固的重要組成部分。
適織品種 適用于天然纖維、再生纖維、合成纖維、裝飾紗、雪尼爾紗等紡紗線交錯成輕薄、中厚、厚重各類織物。
送經機構 采納外側直站式,裝有織軸探測的自動機構,在織造過程中將經紗不斷送出,由于采納了張力調節裝置及織軸探測裝置,使送經休閑自動調節送經量,并保持肯定的經紗張力。
開口機構 本機所適用的開口機構有GT221、G1３2/322-2、TK222號。能織造各類平紋、斜紋及大小提花織物。
引緯機構 撓性劍桿引緯,中心交接。
選緯機構 該機構的操縱信號由提花機花紙板統一指揮,通過一系列機件后,推動選色桿,從而達到選緯目的。第二種選緯方式通過PLC發出指令,使電磁吸鐵動作,推動選色桿,從而達到選緯目的。
卷取機構 采納蝸輪間歇卷取機構,裝在筘座腳上的導鉤腳的往復休閑,使卷取桿往復擺動,通過連桿傳動撐頭杠桿,撐頭便撐動棘輪,再經和棘輪固裝在同軸的蝸桿、蝸輪,帶動刺毛輥卷取織物。
操縱系統 DF150C型劍桿操縱器(DF150C微處理器)。采納合理軟件、硬件配置,通過傳感器,接觸器以及其他部分進行操縱,具有技術先進,功能齊全,結構合理,穩定性好,操縱精度高等優點。

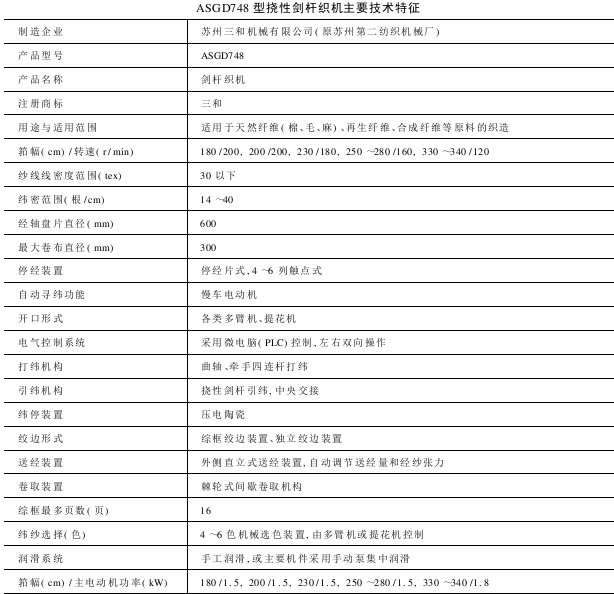

型號示意:

AAAEGRTHRTH
